Ejercicio 5.3 - Control por esfuerzo de UR usando Robotic System Toolbox

En este ejercicio controlarás un manipulador Universal Robots usando Simulink.

Iniciar la simulación

urmodel = 'ur3e'
StartTutorialApplication('Simulation','Controller', 'Effort', 'Model',urmodel, 'Docker', false);
StartTutorialApplication('Trajectory', 'Docker', false);
StartTutorialApplication('Safety_nodes','docker',false, 'model','threelink'); %envía un par 0 cuando no se ha enviado ningún otro comando

Recuerda que puedes ralentizar la simulación como:

SetSimulationSpeed( SpeedFactor, 'docker', false)

Cargar el robot

importa el robot Universal de tu elección usando archivos urdf y establece la gravedad en dirección -z.

Parámetros

Configura tus parámetros como en el Ejercicio 4.2.

Establece:

  • Kp (se puede escalar durante la simulación)
  • Kd (se puede escalar durante la simulación)
  • taulim según tu robot

Configuraciones

Prueba diferentes configuraciones

guárdalas como:

  • q_desired_1
  • q_desired_2
  • q_desired_3
  • qd_desired

Visualización

calcula la transformación de las configuraciones deseadas y visualízala en rviz.

Dashboard

En el archivo de Simulink encontrarás la sección dashboard que te permite cambiar entre las configuraciones, ver la salida de par actual y escalar la matriz Kp y Kd durante la simulación.

Selector de configuración

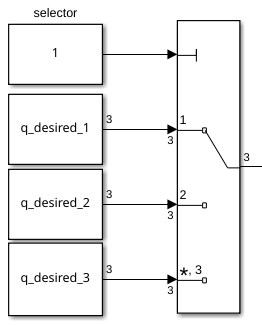

Marca una de estas casillas para seleccionar la configuración deseada.


este bloque de selección está vinculado a:


Escalar Kd y Kp

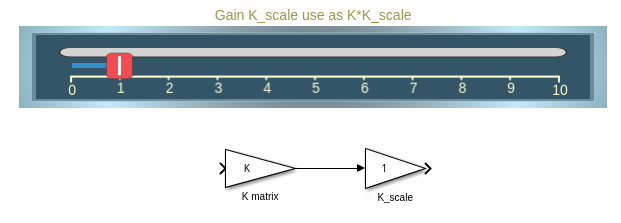

Usando los deslizadores puedes modificar el valor de ganancia de sus bloques K_scale correspondientes:


Ver trayectoria de par

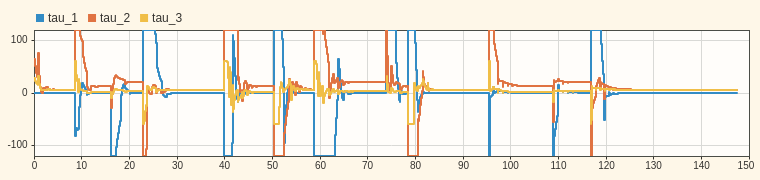

El scope del Dashboard te permite ver los pares actuales en directo durante la simulación (como un scope).


Tarea 1

Abre el archivo Exercise_5_3_1.slx y completa el esquema de control con los bloques que faltan de la Robotic System Toolbox.

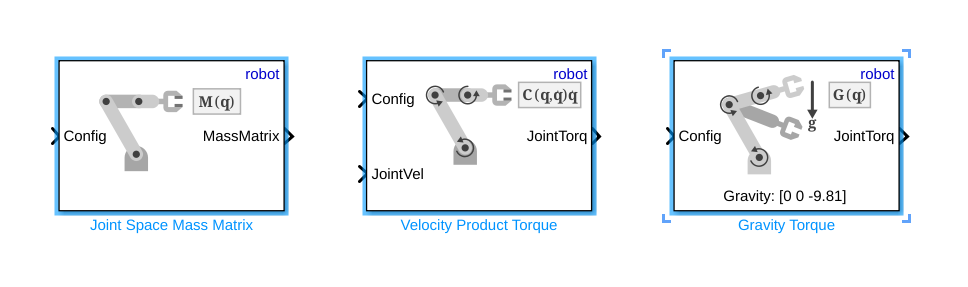

Usa los siguientes bloques:


especifica:

  • 'robot' como árbol de cuerpos rígidos

Tarea 2

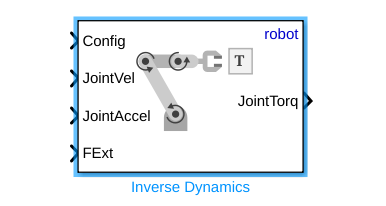

Abre el archivo Exercise_5_3_2.slx y completa el esquema de control usando el siguiente bloque:


especifica:

  • 'robot' como árbol de cuerpos rígidos

Las entradas son idénticas a las explicadas en el Tutorial 4 para la función "inverseDynamics()".
