Exercici 5.3 - Control d’esforç d’un UR fent servir Robotic System Toolbox

En aquest exercici controlaràs un manipulador Universal Robots fent servir Simulink.

Inicia la simulació

urmodel = 'ur3e'
StartTutorialApplication('Simulation','Controller', 'Effort', 'Model',urmodel, 'Docker', false);
StartTutorialApplication('Trajectory', 'Docker', false);
StartTutorialApplication('Safety_nodes','docker',false, 'model','threelink'); %envia un parell 0 quan no s’ha enviat cap altra comanda

Recorda que pots alentir la simulació així:

SetSimulationSpeed( SpeedFactor, 'docker', false)

Carrega el robot

importa el robot Universal de la teva elecció fent servir fitxers urdf i defineix la gravetat en direcció -z.

Paràmetres

Configura els teus paràmetres com a l’Exercici 4.2.

Defineix:

  • Kp (es pot escalar durant la simulació)
  • Kd (es pot escalar durant la simulació)
  • taulim segons el teu robot

Configuracions

Prova diferents configuracions

desa-les com:

  • q_desired_1
  • q_desired_2
  • q_desired_3
  • qd_desired

Visualització

calcula la transformació de les configuracions desitjades i visualitza-la a rviz.

Dashboard

Al fitxer de Simulink trobaràs la secció dashboard que et permet canviar entre les configuracions, veure la sortida de parell actual i escalar les matrius Kp i Kd durant la simulació.

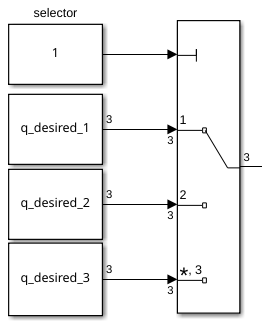

Selector de configuració

Marca una d’aquestes caselles per seleccionar la configuració desitjada.


aquest bloc de selecció està enllaçat amb:

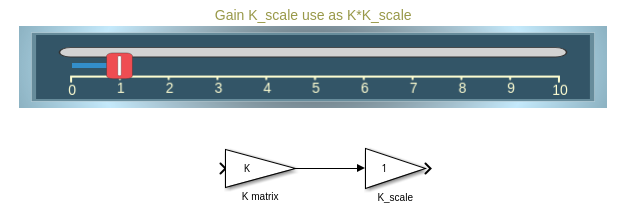

Escala Kd i Kp

Fent servir els controls lliscants pots modificar el valor de guany dels seus blocs K_scale corresponents:

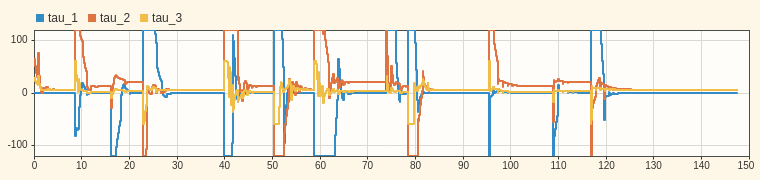

Visualitza la trajectòria de parell

El scope del Dashboard et permet veure els parells actuals en directe durant la simulació (com un scope).


Tasca 1

Obre el fitxer Exercise_5_3_1.slx i completa l’esquema de control amb els blocs que falten del Robotic System Toolbox.

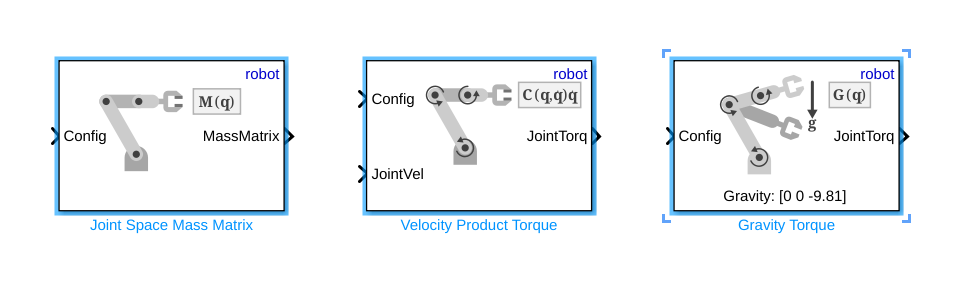

Fes servir els blocs següents:


especifica:

  • 'robot' com a Rigid body tree

Tasca 2

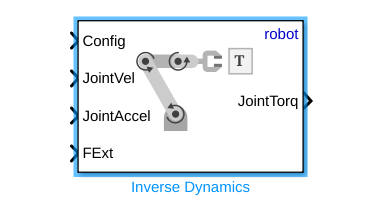

Obre el fitxer Exercise_5_3_2.slx i completa l’esquema de control fent servir el bloc següent:


especifica:

  • 'robot' com a Rigid body tree

Les entrades són idèntiques a les explicades al Tutorial 4 per a la funció "inverseDynamics()".
